Eaton führt neue kompakte Proportional-Einschraubventilpatronen der Serie ESV9 ein

Info_Box

Artikel eingestellt am:
21.4.2017, 7:32

Quelle:
Eaton Hydraulics Group EMEA
www.eaton.com

Anzeige:
Anzeige:

Das Energiemanagement Unternehmen Eaton führte mit der Serie ESV9 Proportional-Einschraubpatronenventile ein, die als Allgemeinlösung laut Hersteller eine kostengünstigere Alternative zu Ventilen der NG 6 Industrie-Proportionalventil-Serie darstellen. Die ESV9-Ventile sind laut Eaton kompakter, verringern die Steuerblockgröße und -kosten und sorgen bei der Installation für eine erhöhte Flexibilität. Die Ventile ermöglichen nach Herstellerangaben aufgrund der optimierten Linearität und großer Wiederholgenauigkeit bei einer geringen Hysterese erstklassige Steuermöglichkeiten. Der breitere Rampenänderungsbereich soll außerdem für eine höhere Auflösung sorgen.

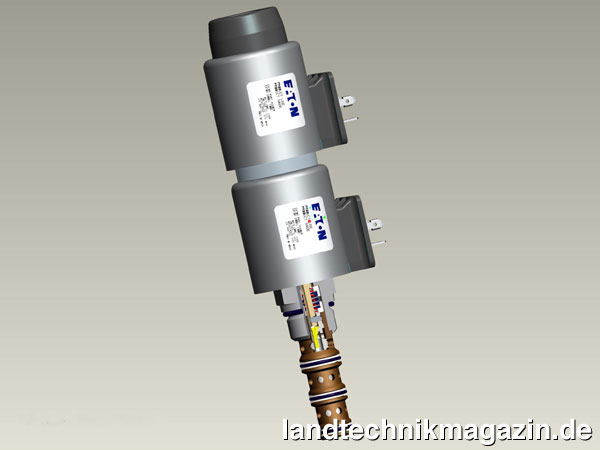

Beim ESV9 der Größe 10 handelt es sich um eine 4/3 Wege Proportional- Einschraubventilpatrone, die in einer Kolbenkonfiguration des Typs E oder F erhältlich ist. Bei dem Proportionalventil des Typs E sind in der Neutralstellung sämtliche Anschlüsse geschlossen. Das Ventil eignet sich laut Eaton hervorragend für Anwendungen mit geringem Durchfluss, bei denen ein Aktor in beiden Richtungen proportional gesteuert und in einer beliebigen Stellung gestoppt werden kann. Ist der F-Kolben in der Neutralstellung, sind die Anschlüsse 2 und 4 zum Tank hin geöffnet und der Eingangsanschluss 3 blockiert. Aus diesem Grund können die Betriebsanschlüsse in der entregten Neutralstellung auf den Tankdruck abfallen. Das ESV9 verfügt nach Herstellerangaben über einen Nennvolumenstrom von 22 Litern pro Minute bei bis zu 250 Bar und soll so die technischen Anforderungen der meisten Anwendungen erfüllen. Die neuen ESV9 Ventile ergänzen laut Eaton die durchflussstarken NG 6 ISO 4401 Industrie-Proportionalventilventil-Modelle der Serie KDG4-V3 und sollen dem Kunden schon im Vorfeld deutliche Kostenersparnisse

Die Ventile sind optional mit Not-Handbetätigung erhältlich und können außerdem mit oder ohne der IP69K-kompatiblen Magnetspule ToughCoils der „Serie L“ installiert werden. Es können 12-V- oder 24-V-Gleichstrom-Spulenspannungen mit oder ohne Diode sowie verschiedene Steuerblockmaterialien (Stahl oder Aluminium) und Anschlussgrößen ausgewählt werden.

Zu den Einsatzbereichen gehören laut Eaton Baumaschinen, landwirtschaftliche Maschinen, Fördertechnik und ein breites Spektrum an allgemeiner Ausrüstung.
