Die einfache und intuitive Bedienung mobiler Arbeitsmaschinen gewinnt, so Bosch Rexroth, an Bedeutung. Gleichzeitig wollen Off-Highway-Herstellende, so Bosch Rexroth weiter, die Funktion und Visualisierung von Anzeigeeinheiten und Bedienschnittstellen frei gestalten und von Kostenvorteilen durch Gesamtpakete für die Mobilelektronik profitieren – Stichwort One-Stop-Shop.

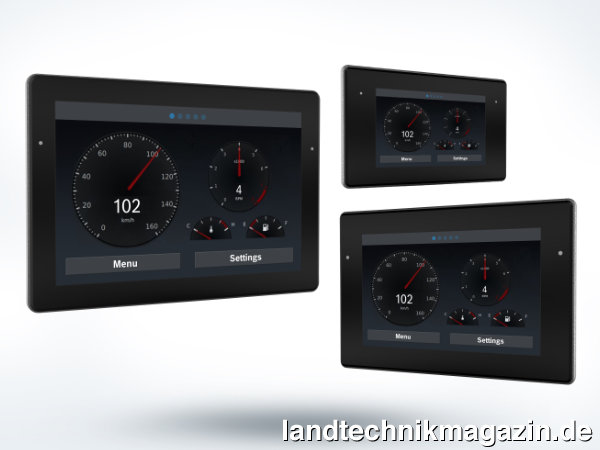

Mit den Größen 5 Zoll, 7 Zoll und 10,1 Zoll und einem umfangreichen Funktionsspektrum deckt die neue Displayreihe BODAS DI5 nach Herstellerangaben nahezu alle Anwendungsfälle ab – von der vergleichsweise einfachen Anzeige bestimmter Parameter über aufwändig designte Dashboard-Nachbildungen bis zum sogenannten Bird- oder Area-View. Ob im Hoch- oder Querformat, ob im Armaturenbrett oder als solitäre Einheit, ob in der Kabine oder außen an der Maschine – das BODAS DI5 lässt sich laut Bosch Rexroth optimal integrieren, in jede Art von Baumaschine, Flurförderfahrzeug und landwirtschaftliche Maschine bis hin zum Kommunalfahrzeug.
Mit 800 MHz Dual- und Solo-iMX6 Prozessoren, 4 GB Flash-Speicher und bis zu 1 GB RAM soll die Display-Reihe ausreichend Performance für anspruchsvolle Anwendungen liefern. Das robuste, in Schutzklasse IP66 ausgeführte Gerätedesign sorgt laut Hersteller auch in harschen Umgebungen und einem weiten Temperaturbereich von -30 ?C bis +75 ?C für einen zuverlässigen Betrieb. Eine hohe Auflösung von bis zu 1280 x 800 Pixel und ein sensorgestützte Helligkeitsregelung sollen auch bei direktem Sonnenlicht für eine optimale Lesbarkeit sorgen.
Die grafische Benutzeroberfläche und die gewünschten Funktionen können Anwendende nach Herstellerangaben in verschiedenen Entwicklungsumgebungen frei gestalten – neben CODESYS lässt sich das BODAS DI5 auch per Qt-Linux oder C/C++ programmieren. Sämtliche Maschinenfunktionen lassen sich nach Herstellerangaben statisch oder dynamisch darstellen. Über die integrierten Videoschnittstellen können laut Bosch Rexroth verschiedene Kamerasignale als Bild-in-Bild oder Vollbild auf dem Display visualisiert werden. Für die bedarfsgerechte Kommunikation unterstützen die BODAS DI5 Displays nach Herstellerangaben bis zu vier CAN 2.0B Verbindungen (CANopen, J1939), zwei USB 2.0- und eine RS232-Schnittstelle. Neu im Portfolio ist Automotive-Ethernet (T1), was, so Bosch Rexroth, auch für das schnelle Flashen von BODAS RC Steuergeräten vorteilhaft ist.
Ein Highlight des Softwarepakets ist laut Bosch Rexroth die DI5 Toolbox: Sie fungiert als eine Art Software Container oder Repository mit Ready-to-use-Software-Funktionen, die konsequent weiterentwickelt werden. Beispielhaft dafür stehen die kostenfrei bereitgestellten Funktionen „UDS unterstütztes Flashen“ und „Diagnose Framework.“ Damit können alle BODAS RC40 Steuergeräte im Fahrzeug ohne zusätzliche Werkzeuge vor Ort gewartet werden. Über das BODAS DI5 Display können Servicekräfte aktive und gespeicherte Fehler auslesen und somit die Diagnose beschleunigen. Neue Parameter oder Firmware-Versionen können über die integrierte USB-Schnittstelle an die Steuergeräte übertragen werden.
Die BODAS DI5 Displays sind laut Bosch Rexroth ab sofort verfügbar. Das Softwarepaket mit DI5 Toolbox steht kostenfrei auf der myBODAS Plattform (mybodas.boschrexroth.com) zum Download bereit.
Veröffentlicht von: Klaus Esterer
